国産小型空撮ドローン SOTEN(蒼天)

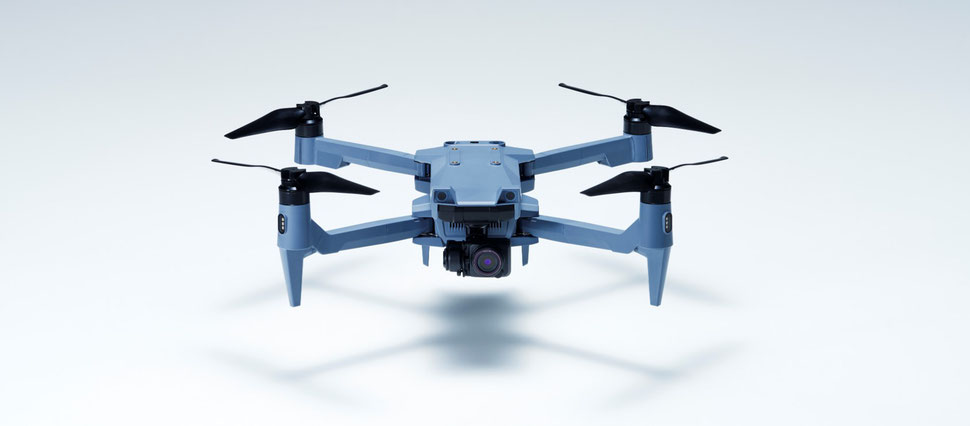

SOTEN 外観写真(正面)

製品の特徴










ワンタッチでカメラ交換が可能。

用途に応じて以下オプションカメラを選択いただけます。

  • CX-GB200(赤外線+可視カメラ)
  • CX-GB300(マルチスペクトルカメラ)
  • CX-GB400(光学ズームカメラ)

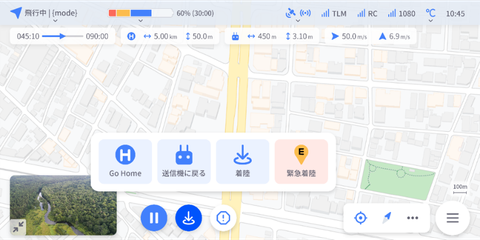

TakeOff 操作イメージ









一般的な2.4GHzだけでなくLTE通信も選択可能。

インターネット環境を利用した機体の操縦が可能となり、

遠隔地等での自動飛行による補助者なし目視外飛行を実現。



※LTEの上空利用に関しては別途契約が必要です

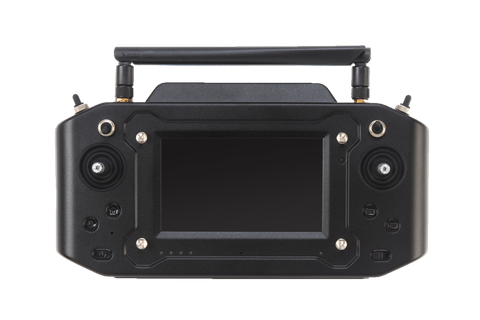

スマート送信機 外観写真

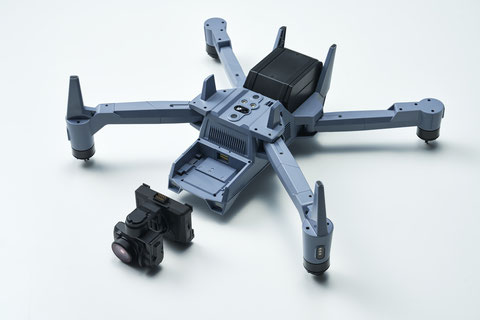

SOTEN 外観写真(カメラ取り外し)





操作性に優れたユーザーインターフェイスの

専用アプリケーション「TAKEOFF」を使用。



Android版、Windows版の2パターンにて提供。

Windowsタブレットでの大画面での運用も可能です。

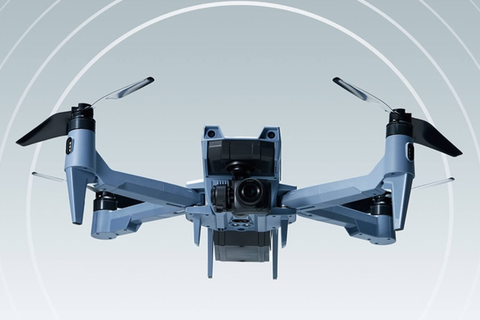

SOTEN LTEイメージ









モニタ付きプロポや専用ケース、プロペラガード等

豊富なオプションを提供。



オフライン地図等の幅広い拡張性を実現。








標準セット構成物品


SOTEN 機体外観

機体本体

SOTEN 標準充電器

標準充電器

SOTEN 標準送信機

標準送信機

SOTEN 3連充電器

3連充電器

SOTEN 標準カメラ

標準カメラ

SOTEN プロペラ

プロペラ

SOTEN バッテリー

バッテリー

SOTEN スマートフォン

スマートフォン



搭載カメラ


SOTEN 標準カメラ

標準可視カメラ

CX-GB100

SOTEN 可視・赤外線カメラ

可視・赤外線カメラ

CX-GB200

SOTEN マルチスペクトルカメラ

マルチスペクトルカメラ

CX-GB300

SOTEN 光学ズームカメラ

光学ズームカメラ

CX-GB400


オプション品


SOTEN 収納ケース

収納ケース

(ハード/ソフト)

SOTEN バッテリー

バッテリー

SOTEN 教習用送信機

教習用送信機



SOTEN 予備プロペラ

予備プロペラ

SOTEN スマートコントローラ

スマートコントローラ



SOTEN 送信機フード

送信機フード

SOTEN 3連充電器

3連充電器



SOTEN オフライン地図

オフライン地図

SOTEN マルチマウント

マルチマウント



SOTEN 上部カメラマウント

上部カメラマウント

SOTEN プロペラガード

プロペラガード



SOTEN RTKモジュール

RTKモジュール


スペック(性能)


項目 詳細
アーム展開時 全長 637mm×560mm (プロペラ含む)
アーム収納時 全長 162mm×363mm
高さ 153mm
機体重量

1,720g (標準カメラ・バッテリー含む)

2,000g (最大離陸重量)

バッテリー 専用リチウムイオンバッテリー 94Wh 1本
最大飛行時間

標準カメラ搭載時、風速8m/s条件下:25分

標準カメラ非搭載時、風速8m/s条件下:29分 ※1

通信

2.412~2.477GHz AES暗号化方式 最大通信距離4km ※2

LTE通信に対応した機体も選択可能

GNSS GPS+QZSS(準天頂衛星みちびき)+SLAS/SBAS

標準カメラ

 (CX-GB100)

静止画:2,000万画素、動画:4K

センササイズ:1 inch、メカニカルシャッター

赤外線+可視カメラ

 (CX-GB200)

静止画(可視):2,000万画素

静止画(赤外線):320×256

マルチスペクトルカメラ

 (CX-GB300)

2,000万画素(1波長:500万画素)

センササイズ:1inch、取得波長:550nm、660nm、850nm

光学ズームカメラ

 (CX-GB400)

静止画:2,000万画素、動画:4K

センササイズ:1/2 inch、倍率2.5倍

ホバリング精度

垂直方向:±0.1m / 水平方向:±0.3m (Vision)

垂直方向:±0.5m / 水平方向:±0.8m (GNSS)

最大飛行速度 15m/s ※3
運用限界高度 2,000m ※4
動作環境温度 0~40℃
障害物検知機能

ビジョンシステム:前方10m / 上方5m / 下方5m

赤外線距離センサ:上方2m / 下方12m

複数動作 送信機2台による制御兼の切替可能
保護等級 IP43 (カメラ、ジンバル、バッテリー搭載時)
セキュリティ対策

フライトログ・撮影データ漏洩防止、

撮影データ・通信の暗号化、機体と送信機のペアリング

リモートID 機体に内蔵、Bluetooth

※1 気温や風速などの環境やバッテリーの使用回数によって変化します。

       ご使用の際はバッテリー残量に十分注意してご使用ください。

※2 障害物や電波干渉により変化します。

※3 気温や標高、ペイロードによって変化します。

※4 海抜高度
